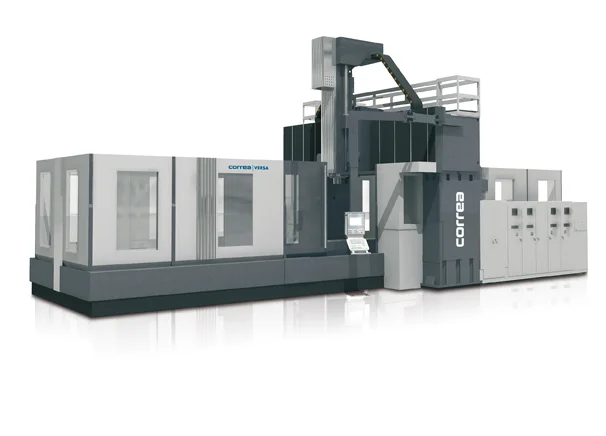

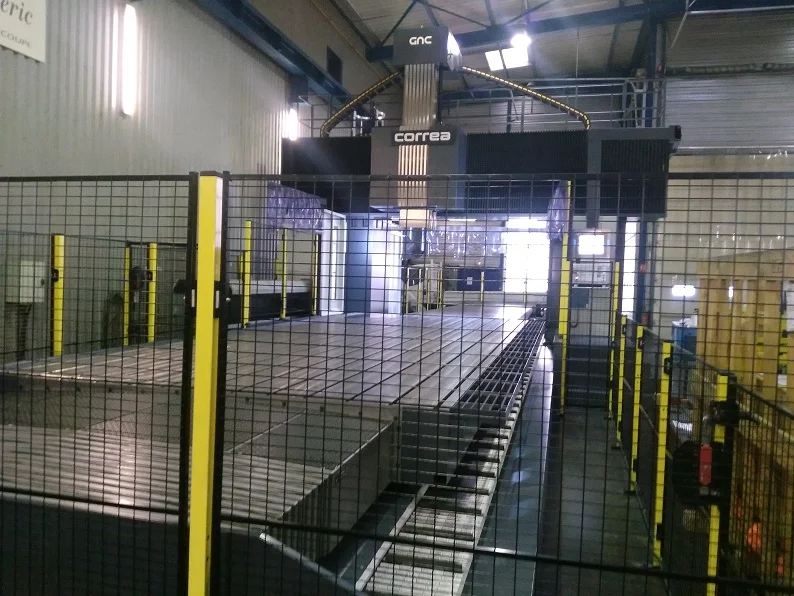

Portalfräsmaschine VERXA
Die Portalfräsmaschine VERXA mit beweglichem Tisch verfügt über massiv überdimensionierte Strukturelemente in einem thermosymmetrischen Design, das die Bearbeitung großvolumiger Teile ermöglicht und dabei eine hohe Dynamik und geometrische Präzision bei sehr großen Zerspanleistungen garantiert.
Im Vergleich zur Portalfräsmaschine FOX ist die VERSA mit größeren Verfahrwegen und höheren Antriebsleistungen konzipiert und somit für die Schrupp- und Feinbearbeitung großflächiger oder sehr großer kubischer Werkstücke vorgesehen.
| Tisch | |||||||
|---|---|---|---|---|---|---|---|
| Tischoberfläche | mm | 5.700 - 10.200 x 2.500 - 3.000 | |||||
| Maximale Tischbelastung | kg | 30.000 - 50.000 | |||||
| VERFAHRWEGE | |||||||
| Läng | X mm | 6.000 - 15.000 | |||||
| Quer | Y mm | 3.500 | 4.000 | 4.500 | 5.000 | ||
| Vertikal | Z mm | 1.000 / 1.250 / 1.500 / 2.000 | |||||
| ARBEITSKAPAZITÄT | |||||||
| Abstand zwischen den Ständern | Y mm | 3.100 | 3.100 / 3.600 | 3.600 | 4.100 | ||
| Abstand Tisch - Spindel | Z mm | 1.140 / 1.390 / 1.640 / 1.890 / 2.140 | |||||
| VORSCHÜBE | |||||||
| Maximum | X m/min | 30 | |||||
| Y m/min | 30 | ||||||
| Z m/min | 30 | ||||||
| SPINDELMERKMALE | |||||||
| Spindel | ISO-50 / BT-50 / HSK-100 | ||||||
| Drehzahl | rpm | 4.000 / 6.000 | |||||
| Maximalleistung | kW | 52 | |||||
| Max. Drehmoment | Nm | 1.375 | |||||
